浅谈洁净室百级、千级、万级、十万级的等级划分标准

返回列表 来源:【麦尚实验】 浏览:153 发布日期:2020-07-16 15:58:55【

净化工程标准的洁净室等级一般分为百(100)级、千(1000)级、万(10000)级、十万(100000)级,其中百级洁净等级为最高级别;现在2010年版的GMP 净化车间已经不用这个叫法了,分为ABCD级别,分别相对应于98版的几个级别,通过检测区域内的尘埃粒子数、浮游菌数、沉降均数评价净化级别,各个级别有不同的要求,净化等级分静态、动态两种。

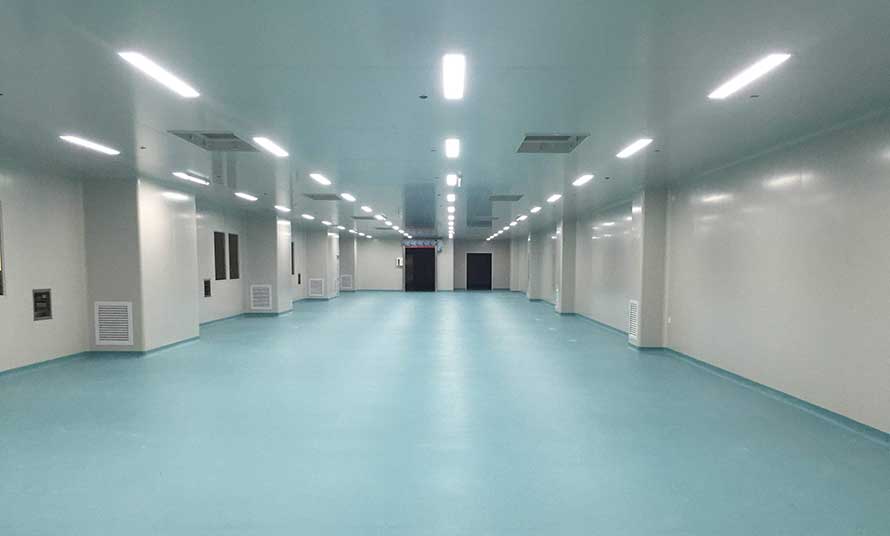

洁净室


(一)各国洁净室等级

世界各国均有自定规格,但普遍还是用美国联邦标准209为多,以下仅就209D及209E和世界上其它各国制定标准作介绍与相互比较。

209E与209D等最大之不同在于209E表示单位增加了公制单位,洁净室等级以‵M′字头表示,如M1、、、M3…..依此类推,配合国际公制单位之标准化,M字母后之阿拉伯数目字是以每立方公尺中>=μm之微尘粒子数目字以10的幂次方表示,取指数为之,若微尘粒子数介于前后二者完全幂次方之间,则以、、….表示。 洁净网z:Wg1pj

美国联邦标准FS 209D都以英制每立方英呎为单位,日本则是采用公制,即以每立方公尺为单位,以μm微粒子为计数标准。日本标准之表示法以Class 1,Class 2,Class 3……Class8表示,最好的等级为Class 1,最差则为Class 8,以每立方公尺中微尘粒子总数中化为10的幂次方,取其指数而得。


(二)洁净室定义

洁净室(Clean Room),亦称为无尘室或洁净室。

「洁净室」是指将一定空间范围内之空气中的微粒子、有害空气、细菌等之污染物排除,并将室内之温度、洁净度、室内压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内,而所给予特别设计之房间。亦即是不论外在之空气条件如何变化,其室内均能俱有维持原先所设定要求之洁净度、温湿度及压力等性能之特性。

洁净室最主要之作用在于控制产品(如硅芯片等)所接触之大气的洁净度日及温湿度,使产品能在一个良好之环境空间中生产、制造,此空间我们称之为「洁净室」。


(三)洁净室控管之项目

1. 能除去空气中飘游之微尘粒子。

2. 能防止微尘粒子之产生。

3. 温度和湿度之控制。

4. 压力之调节。

5. 有害气体之排除。

6. 结构物与隔间之气密性。

7. 静电之防制。

8. 电磁干扰预防。

9. 安全因素之考虑。

10. 节能之考量。



(四)洁净室之分类

1.乱流式(Turbulent Flow):

空气由空调箱经风管与洁净室内之空气过滤器(HEPA)进入洁净室,并由洁净室两侧隔间墙板或高架地板回风。气流非直线型运动而呈不规则之乱流或涡流状态。此型式适用于洁净室等级1,000-100,000级。

优点:构造简单、系统建造成本,洁净室之扩充比较容易,在某些特殊用途场所,可并用无尘工作台,提高洁净室等级。

缺点:乱流造成的微尘粒子于室内空间飘浮不易排出,易污染制程产品。另外若系统停止运转再激活,欲达需求之洁净度,往往须耗时相当长一段时间。



2.层流式(Laminar):

层流式空气气流运动成一均匀之直线形,空气由覆盖率100%之过滤器进入室内,并由高架地板或两侧隔墙板回风,此型式适用于洁净室等级需定较高之环境使用,一般其洁净室等级为Class 1~100。其型式可分为二种:

(1)水平层流式:水平式空气自过滤器单方向吹出,由对边墙壁之回风系统回风,尘埃随风向排出室外,一般在下流侧污染较严重。

优点:构造简单,运转后短时间内即可变成稳定。

缺点:建造费用比乱流式高,室内空间不易扩充。

(2)垂直层流式:房间天花板完全以ULPA过滤器覆盖,空气由上往下吹,可得较高之洁净度,在制程中或工作人员所



产生的尘埃可快速排出室外而不会影响其它工作区域。

优点:管理容易,运转开始短时间内即可达稳定状态,不易为作业状态或作业人员所影响。

缺点:构造费用较高,弹性运用空间困难,天花板之吊架相当占空间,维修更换过滤器较麻烦。


3.复合式(Mixed Type):

复合式为将乱流式及层流式予以复合或并用,可提供局部超洁净之空气。

(1)洁净隧道(Clean Tunnel):以HEPA或ULPA过滤器将制程区域或工作区域100%覆盖使洁净度等级提高至10级以上,可节省安装运转费用。此型式需将作业人员之工作区与产品和机器维修予以隔离,以避免机器维修时影响了工作及品质,ULSI制程大都采用此种型式。

洁净隧道另有二项优点:A.弹性扩充容易; B.维修设备时可在维修区轻易执行。

(2)洁净管道(Clean Tube):将产品流程经过的自动生产线包围并净化处理,将洁净度等级提至100级以上。因产品和作业员及发尘环境相互隔离,少量之送风即可得到良好之洁净度,可节省能源,不需人工的自动化生产线为最适宜使用。药品、食品业界及半导体业界均适用。

(3)并装局部洁净室(Clean Spot):将洁净室等级10,000~100,000之乱流洁净室内之产品制程区的洁净度等级提高为10~1000级以上,以为生产之用;洁净工作台、洁净工作棚、洁净风柜即属此类。

洁净工作台:等级Class 1~100级。

洁净工作棚:为在乱流式之洁净室空间内以防静电之透明塑料布围成一小空间,采用独立之HEPA或ULPA及空调送风机组而成为一较高级之洁净空间,其等级为10~1000级,高度在米左右,覆盖面积约10m2以下,四支支柱并加装活动轮,可为弹性运用
